產品介紹規格型號

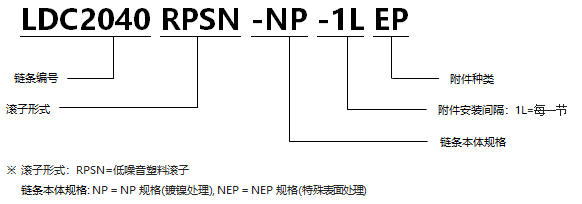

型號表示 |
鏈條本體尺寸 |
隆德鏈號 | 節距 | 滾子 直徑 | 內節 內寬 | 銷軸 直徑 | 銷軸長度 | 鏈板 | 最大容 許張力 | 約重 | 單位 鏈節數 | 可使用的 溫度范圍 | |||
P | R | W | D | L1 | L2 | L | T | H | Q | ||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/kgf | kg | 10FT | ℃ | |
LDC2040RPSN-NP | 25.40 | 15.88 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 | 0.44/45 | 0.52 | 120 | -10℃-80℃ |
LDC2050RPSN-NP | 31.75 | 19.05 | 9.53 | 5.09 | 10.30 | 12.0 | 22.6 | 2.0 | 15.0 | 0.69/70 | 0.83 | 96 | -10℃-80℃ |
LDC2060RPSN-NP | 38.10 | 22.23 | 12.70 | 5.96 | 14.55 | 16.55 | 31.5 | 3.2 | 17.2 | 1.03/105 | 1.48 | 80 | -10℃-80℃ |
LDC2080RPSN-NP | 50.80 | 28.58 | 15.88 | 7.94 | 18.30 | 20.90 | 39.9 | 4.0 | 23.0 | 1.77/180 | 2.64 | 60 | -10℃-80℃ |
1.連接鏈節以外的銷軸形式，無論有無附件都為鉚合型。
1LEP附件尺寸 |
隆德鏈號 | D | L3 | L4 | 一個附件的附加重量 |
mm | mm | mm | kg | |
LDC2040RPSN-NP-1LEP | 3.97 | 9.5 | 16.75 | 0.001 |
LDC2050RPSN-NP-1LEP | 5.09 | 11.9 | 21.0 | 0.002 |
LDC2060RPSN-NP-1LEP | 5.96 | 14.3 | 27.45 | 0.003 |
LDC2080RPSN-NP-1LEP | 7.94 | 19.1 | 35.5 | 0.007 |
注：上圖中本體鏈條為S滾子帶附件示意圖，R滾子鏈條除滾子直徑不同，其他尺寸與S滾子鏈條相同。
附件的安裝間距 | |
